Antenne cornet de petit calibre ANT0835 1,5 GHz à 6 GHz

Type : ANT0835 1,5 GHz à 6 GHz

Fréquence : 1,5 GHz à 6 GHz

Gain, typ. (dBi) : ≥ 6-15

Polarisation : Polarisation verticale

Largeur du faisceau 3dB, plan E, min (degré) : E_3dB : ≥ 50

Largeur de faisceau à -3 dB, plan H, min (degrés) : H_3dB ≥ 50

ROS : ≤ 2,0 : 1

Impédance (ohms) : 50

Connecteur : SMA-K

Dimensions : φ100×345 mm


Détails du produit

Étiquettes de produit

Leader-mw Introduction aux antennes cornet de petit calibre

LEADER MICROWAVE TECH. (leader-mw) présente sa dernière innovation en matière d'antennes : l'ANT0835, une antenne cornet de petit diamètre fonctionnant de 1,5 GHz à 6 GHz. Compacte et polyvalente, cette antenne est conçue pour offrir des performances élevées dans de nombreuses applications et est idéale pour les professionnels des télécommunications, de l'aérospatiale, de la défense et de la recherche.

L'antenne cornet, avec sa bande de fréquences de 1,5 GHz à 6 GHz, assure une transmission et une réception fiables et efficaces du signal sur un large spectre. Que vous ayez besoin de mesures précises en laboratoire ou d'une liaison de communication stable sur le terrain, l'ANT0835 répondra à vos besoins.

Malgré sa petite taille, cette antenne cornet est conçue selon les normes de qualité et de durabilité les plus exigeantes. Sa construction robuste et ses matériaux résistants aux intempéries la rendent idéale pour une utilisation en extérieur dans des environnements difficiles, garantissant des performances constantes quelles que soient les conditions. La conception à petite ouverture de l'antenne facilite également son intégration dans les systèmes existants ou son déploiement dans des espaces restreints où les antennes plus grandes seraient peu pratiques.

Leader-mw Spécification

ANT0835 1,5 GHz à 6 GHz

Gamme de fréquences : 1,5 GHz à 6 GHz
Gain, type : ≥6-15 dBi
Polarisation: polarisation verticale
Largeur de faisceau à 3 dB, plan E, min (degrés) : E_3dB : ≥ 50
Largeur de faisceau à 3 dB, plan H, min (degrés) : H_3dB : ≥ 50
ROS : ≤ 2,0 : 1
Impédance: 50 OHMS
Connecteurs de port : SMA-50K
Plage de températures de fonctionnement : -40°C-- +85°C
poids 1 kg
Couleur de la surface : Vert
Contour: φ100×345mm



Remarques :

La puissance nominale est pour une charge avec un TOS inférieur à 1,20:1.

Leader-mw Spécifications environnementales
Température de fonctionnement -30 °C à +60 °C
Température de stockage -50 °C à +85 °C
Vibration Endurance de 25 g RMS (15 degrés à 2 kHz), 1 heure par axe
Humidité 100% HR à 35ºc, 95% HR à 40ºc
Choc 20 G pendant 11 ms, demi-sinusoïde, 3 axes dans les deux directions
Leader-mw Spécifications mécaniques
Article matériels surface
cale-corne cuivre rouge passivation
cavité du cornet aluminium antirouille 5A06 Oxydation conductrice de couleur
plaque de base du klaxon aluminium antirouille 5A06 Oxydation conductrice de couleur
crête de corne 1 aluminium antirouille 5A06 Oxydation conductrice de couleur
crête de corne 2 aluminium antirouille 5A06 Oxydation conductrice de couleur
embouchure d'une corne aluminium antirouille 5A06 Oxydation conductrice de couleur
RoHS conforme
Poids 1 kg
Emballage Emballage carton (personnalisable)

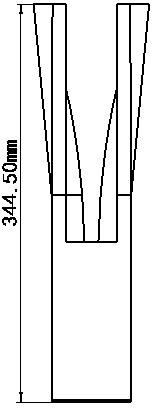

Dessin au trait:

Toutes les dimensions sont en mm

Tolérances du contour ± 0,5 (0,02)

Tolérances des trous de fixation ±0,2 (0,008)

Tous les connecteurs : SMA femelle

0835-1
0835-2
